我公司研發生產的拆按設備是根據當前煤礦綜采工作麵大型設備安裝及回撤工作存在工作量大、效率低、安全性差等問題,在對現有技術開展充分調研基礎上,研發的一套自動化程度高、效率高、安全性好的綜采工作麵設備安裝與拆除成套裝備。整套裝備共分為安裝成組設備和拆除成組設備。主要由自移機械手、液壓組裝架、雙臂吊、安裝運送車、回撤平台、四角道等部件組成。利用此套設備能安全高效的完成綜采工作麵全套設備的安裝拆除工作。
一、用途及使用範圍
礦用液壓吊裝機是我公司研發的新型礦用產品,適用於煤礦井下綜采設備的安裝與拆除。如采掘機械工作麵設備的安裝與回撤:吊裝機與調度絞車、乳化液泵站、軌道配套使用,可完成轉載機、采煤機、破碎機、掘進機、帶式輸送機機尾等設備的安裝及拆卸等。它具有起吊靈活、旋轉自如、行走安全、運行可靠、結構簡單、省時省力等特點。通過液壓操縱台的控製,完成各種設備的安裝拆除工作,為井下安裝、拆除工作提供了可靠的保障。
二、結構特征

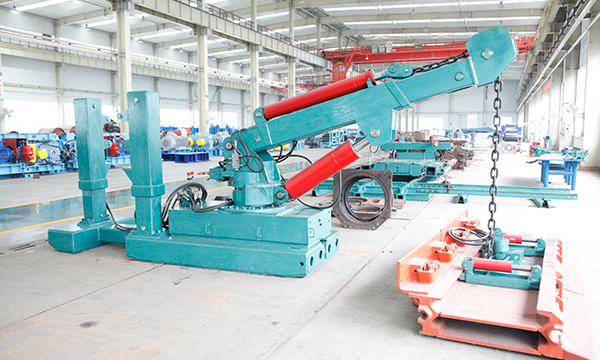

礦用液壓吊裝機結構,主要由起吊臂、伸縮臂、旋轉機構、底座、行走機構、支撐裝置和液壓係統組成。整個設備通過行進驅動係統牽引,動力來自於乳化液泵站。起吊臂、伸縮臂和旋轉機構為主要功能機構,支撐裝置為安全保護輔助機構。
三、工作原理
礦用液壓吊裝機由絞車牽引至工作地點 ,水平放置,操作人員操作操縱閥使伸縮臂伸出,旋轉吊臂至起吊物上方,落下吊臂,放出吊臂上的起重鏈,將起吊物捆綁好,升起吊臂,收縮起重鏈,物件吊起,旋轉吊臂至起吊物的指定位置,緩慢落下吊臂,伸出起重鏈,調整至所需方向進行安放。當吊起重物後,嚴禁伸縮臂伸收,當重物超過4噸時,需要啟用支頂裝置,保證設備的穩定性。
